Spina liscia GO/NO-GO: come controllare fori e accoppiamenti con precisione

In officina, controllare un foro con un calibro a corsoio o un micrometro interno richiede tempo, attenzione e una certa esperienza di lettura. La spina liscia GO/NO-GO chiamata anche spina di controllo o calibro spina, risolve il problema in modo diretto: o entra, o non entra. Nessuna lettura da interpretare, nessuna incertezza operativa.

Eppure, dietro questo strumento apparentemente semplice si nascondono scelte tecniche importanti: il materiale, la classe di tolleranza, la versione reversibile o a doppia spina, il campo di utilizzo. Scegliere male significa controllare male  e accettare pezzi fuori tolleranza o scartare pezzi buoni.

In questo articolo vediamo come funziona la spina liscia, quando usarla, come sceglierla e quali errori evitare.

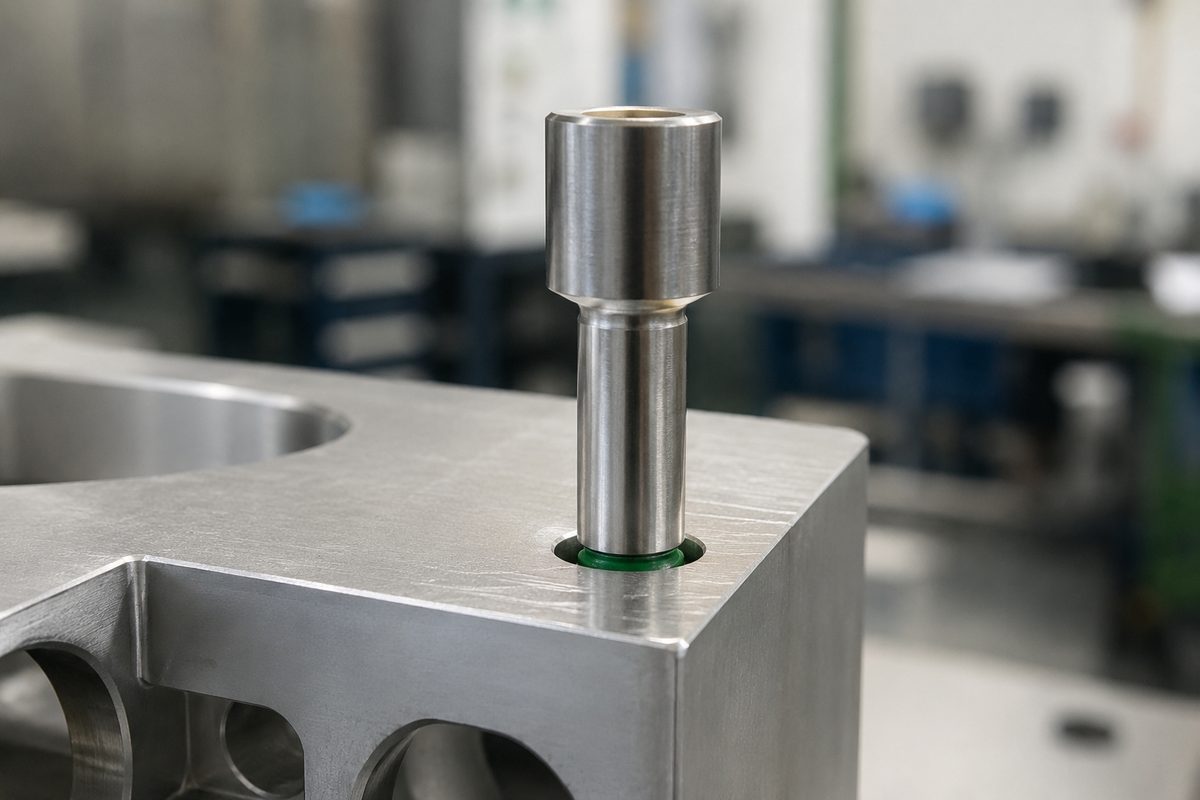

Cosa è una spina liscia e come funziona il principio GO/NO-GO

Una spina liscia è un calibro a forma cilindrica, prodotto con tolleranze molto strette, usato per verificare il diametro interno di un foro. Il principio di funzionamento è binario:

• Il lato GO (Passa) deve entrare nel foro con facilità, se non entra, il foro è troppo piccolo.
• Il lato NO-GO (Non Passa) non deve entrare, se entra, il foro è troppo grande.

Un pezzo è conforme solo quando entrambe le condizioni sono rispettate: il lato GO entra e il lato NO-GO non entra. Questa logica corrisponde esattamente al controllo delle tolleranze dimensionali definite nel disegno tecnico.

Il vantaggio principale rispetto agli strumenti di misura variabili (calibri, micrometri interni) è la velocità e la riproducibilità: l’esito non dipende dalla lettura dell’operatore, ma solo dall’accoppiamento fisico tra la spina e il foro.

Spina liscia semplice o reversibile: quale scegliere

Esistono due configurazioni principali:

Spina semplice

Disponibile da diametri molto piccoli (0,2 mm), è una singola spina cilindrica con una sola dimensione. Si usa quando serve solo verificare una quota specifica — ad esempio la presenza di un foro o il rispetto di un minimo dimensionale. Non gestisce da sola il controllo completo GO/NO-GO: occorrono due spine separate.

Spina reversibile (o bifronte)

È la versione più usata in produzione. In un unico corpo con codolo centrale, una estremità è il lato GO e l’altra è il lato NO-GO. Disponibile generalmente da 2 a 20 mm, è lo strumento ideale per il controllo rapido in linea: un solo strumento, un solo gesto, la risposta completa.

La scelta dipende dal diametro da controllare e dalla frequenza d’uso. Per piccole serie o fori particolari, anche la spina semplice ha senso. Per la produzione di serie, la versione reversibile è nettamente più efficiente.

Materiali: acciaio, metallo duro e ceramica

La durata di una spina liscia dipende quasi interamente dal materiale. I tre principali sono:

Acciaio temprato

È il materiale standard per spine di uso generale. Buon rapporto costo/prestazione, adatto a fori in materiali non abrasivi. Il limite è l’usura nel tempo: le spine in acciaio si consumano progressivamente, richiedendo controlli periodici e sostituzione.

Metallo duro (carburo di tungsteno)

Resistenza all’usura nettamente superiore all’acciaio — anche 50-100 volte in applicazioni intensive. Indicato per produzioni ad alto volume, materiali abrasivi (ghisa, alluminio con cariche, compositi) o quando la frequenza di ri-taratura deve essere minimizzata. Disponibili da 0,1 mm fino a 35 mm e oltre su richiesta.

Ceramica

Massima resistenza all’usura, assenza di magnetismo residuo, ottima stabilità termica. È la scelta nei contesti più critici: sale di misura, controllo di precisione su acciai duri, ambienti dove la contaminazione magnetica è un problema. Disponibili da 0,2 mm fino a 35 mm e oltre su richiesta.

In linea generale: acciaio per uso saltuario, metallo duro per produzione continua, ceramica per precisione elevata e ambienti critici.

Spina liscia vs tampone liscio: che differenza c’è

La domanda torna spesso in officina. La risposta è principalmente una questione di forma e campo d’uso:

• Il tampone liscio ha un corpo più tozzo, con testa di diametro maggiore e lunghezza contenuta. È progettato per fori passanti o ciechi non troppo profondi, e garantisce un controllo stabile anche su fori con leggera conicità.
• La spina liscia ha forma cilindrica allungata, adatta a fori profondi, fori ciechi stretti, o quando il profilo del pezzo non consente l’inserimento di una testa di tampone più larga.

In molti casi i due strumenti sono intercambiabili. In altri come fori molto profondi, fori passanti in pezzi a parete sottile, fori in geometrie complesse, la spina è l’unica soluzione praticabile.

Come si usa correttamente una spina liscia in officina

L’uso è semplice, ma alcuni dettagli fanno la differenza tra un controllo affidabile e uno che introduce errori:

1. Pulire sempre il foro e la spina prima della verifica. Trucioli, oli o sporcizia alterano l’esito del controllo e accelerano l’usura dello strumento.
2. Inserire la spina con movimento assiale lineare, senza rotazione forzata. Se il lato GO non entra con facilità ragionevole, non forzare: il foro è probabilmente fuori tolleranza verso il piccolo, oppure c’è un ostacolo da rimuovere.
3. Non usare la spina come strumento di foratura o alesatura. Sembra ovvio, ma in officina succede: la spina viene usata per “allargare” un foro leggermente piccolo. Questo rovina lo strumento e non risolve il problema.
4. Verificare l’orientamento corretto nelle spine reversibili: il lato GO è solitamente quello più lungo o marcato con “P” (Passa), il NO-GO è quello più corto o marcato con “NP”.
5. Controllare periodicamente la calibrazione. Le spine si consumano, specialmente se sono in acciaio;  una spina fuori tolleranza porta a decisioni errate. La frequenza di verifica dipende dai volumi produttivi e dal materiale lavorato.

Tolleranze e classi: cosa dice la norma

Le spine lisce vengono prodotte secondo standard internazionali (tipicamente ISO 1938 o equivalenti nazionali) che definiscono le tolleranze del calibro in funzione del campo dimensionale e della classe di precisione.

In pratica, la tolleranza del calibro deve essere significativamente più stretta della tolleranza del pezzo da controllare, altrimenti lo strumento non è in grado di discriminare efficacemente i pezzi conformi da quelli non conformi. Come regola generale, si considera che la tolleranza del calibro non debba superare il 10-20% della tolleranza del pezzo.

Questa è la ragione per cui lo stesso foro nominale (ad esempio Ø10 H7) richiede spine diverse a seconda della tolleranza applicata: non basta comprare “una spina da 10 mm”.

Quando la spina liscia non è sufficiente

La spina liscia controlla il diametro di un foro cilindrico. Non controlla:

• La forma del foro (ovalizzazione, conicità, ondulazione)
• La posizione del foro rispetto ad altri riferimenti
• La rugosità superficiale interna
• La perpendicolarità dell’asse del foro

In contesti di alta precisione o quando il disegno richiede verifiche geometriche complete, la spina liscia va abbinata ad altri strumenti (comparatori, macchine di misura tridimensionali, rugosimetri). Ma per il controllo rapido della quota diametrale in produzione, rimane lo strumento più diretto ed efficace disponibile.

Conclusione

La spina liscia GO/NO-GO è uno strumento elementare nel suo principio, ma tutt’altro che banale nelle sue implicazioni tecniche. Scegliere il materiale giusto, la versione corretta, verificarne periodicamente la calibrazione e usarla correttamente sono tutti passaggi che determinano l’affidabilità del controllo qualità in officina.

Se stai cercando spine lisce semplici o reversibili — in acciaio, metallo duro o ceramica — per i tuoi controlli dimensionali, scopri la gamma di spine lisce disponibili o contattaci per una consulenza tecnica.

Domande frequenti

Cos’è una spina liscia GO/NO-GO?

Una spina liscia GO/NO-GO è un calibro cilindrico di precisione usato per verificare il diametro interno di un foro. Il lato GO deve entrare nel foro, il lato NO-GO non deve entrare. Un pezzo è conforme solo se entrambe le condizioni sono rispettate.

Qual è la differenza tra spina liscia e tampone liscio?

Il tampone liscio ha corpo più tozzo ed è adatto a fori passanti o ciechi non troppo profondi. La spina liscia ha forma cilindrica allungata, ideale per fori profondi o geometrie complesse dove la testa del tampone non entra.

In quali materiali sono disponibili le spine lisce?

Le spine lisce sono disponibili in acciaio temprato per uso generale, metallo duro (carburo di tungsteno) per produzioni intensive e alta resistenza all’usura, e ceramica per massima precisione e ambienti critici.

Come si usa correttamente una spina liscia in officina?

Pulire sempre foro e spina prima dell’uso, inserire con movimento assiale lineare senza forzare, verificare l’orientamento corretto GO/NO-GO e controllare periodicamente la calibrazione dello strumento.

Quando la spina liscia non è sufficiente per il controllo qualità?

La spina liscia controlla solo il diametro del foro. Non verifica forma, ovalizzazione, posizione, perpendicolarità o rugosità superficiale. Per controlli geometrici completi occorrono strumenti aggiuntivi come comparatori o macchine tridimensionali.
