La filettatura Acme è lo standard americano per la trasmissione di moto lineare. Svolge la stessa funzione della filettatura trapezoidale metrica europea, ma con un profilo leggermente diverso e misure in pollici. Chi lavora con componentistica di origine nordamericana, macchine importate dagli USA o impianti del settore oil and gas si imbatte regolarmente nella filettatura Acme, spesso senza riconoscerla o confondendola con la trapezoidale metrica.
Questa guida spiega cos’è la filettatura Acme, come si misura, come si distingue dalla trapezoidale e quali calibri servono per verificarla correttamente.
Il profilo Acme: 29° e pollici
La filettatura Acme è regolata dalla norma americana ASME B1.5. Il suo profilo è un trapezio isoscele con angolo al vertice di 29°, leggermente più stretto rispetto ai 30° della trapezoidale metrica ISO. Le misure sono espresse in pollici e il passo viene indicato in TPI (filetti per pollice).
Le caratteristiche principali del profilo:
- Angolo al vertice 29°
- Cresta e radice piatte o leggermente arrotondate
- Passo espresso in TPI
- Diametro nominale in pollici
- Alta resistenza alle forze assiali, basso attrito nella trasmissione
Come la trapezoidale metrica, la Acme non è progettata per il fissaggio ma per la trasmissione di moto: viti di manovra, attuatori lineari, presse, sistemi di posizionamento industriale.
Le tre varianti della filettatura Acme
La norma ASME B1.5 definisce tre varianti della filettatura Acme, ciascuna con tolleranze e applicazioni specifiche:
General Purpose Acme (G)
È la variante standard, la più diffusa. Progettata per applicazioni generali dove è ammesso un certo gioco tra vite e madrevite per facilitare lo scorrimento e compensare piccoli disallineamenti. Indicata per macchine utensili, attrezzature industriali, martinetti.
Centralizing Acme (C)
Variante con tolleranze più strette sul diametro esterno, che garantisce il centraggio della vite nella madrevite anche con gioco sui fianchi. Usata quando è richiesta una guida laterale precisa senza gioco radiale, tipicamente su attuatori di precisione e valvole industriali.
Stub Acme
Variante con filetto più basso (altezza ridotta rispetto alla Acme standard), usata quando lo spazio disponibile non permette un filetto di altezza normale o quando si lavora con materiali fragili che non tolerano filetti profondi. Regolata dalla norma ASME B1.8.
Designazione della filettatura Acme
La designazione segue il formato: diametro in pollici + trattino + TPI + ACME + variante.
Esempi:
- 1/2-10 ACME = diametro 1/2 pollice, 10 filetti per pollice, General Purpose
- 1-5 ACME = diametro 1 pollice, 5 filetti per pollice
- 2-4 ACME-C = diametro 2 pollici, 4 filetti per pollice, variante Centralizing
- 3/4-6 STUB ACME = diametro 3/4 pollice, 6 filetti per pollice, variante Stub
- 1-5 ACME LH = filettatura sinistrorsa (LH = Left Hand)
Tabella filettatura Acme: misure principali
| Designazione | Diametro nominale (pollici) | Diametro nominale (mm) | TPI | Passo (mm) |
|---|---|---|---|---|
| 1/4-16 ACME | 1/4 | 6,35 | 16 | 1,588 |
| 5/16-14 ACME | 5/16 | 7,94 | 14 | 1,814 |
| 3/8-12 ACME | 3/8 | 9,53 | 12 | 2,117 |
| 1/2-10 ACME | 1/2 | 12,70 | 10 | 2,540 |
| 5/8-8 ACME | 5/8 | 15,88 | 8 | 3,175 |
| 3/4-6 ACME | 3/4 | 19,05 | 6 | 4,233 |
| 7/8-6 ACME | 7/8 | 22,23 | 6 | 4,233 |
| 1-5 ACME | 1 | 25,40 | 5 | 5,080 |
| 1 1/4-5 ACME | 1 1/4 | 31,75 | 5 | 5,080 |
| 1 1/2-4 ACME | 1 1/2 | 38,10 | 4 | 6,350 |
| 1 3/4-4 ACME | 1 3/4 | 44,45 | 4 | 6,350 |
| 2-4 ACME | 2 | 50,80 | 4 | 6,350 |
| 2 1/2-3 ACME | 2 1/2 | 63,50 | 3 | 8,467 |
| 3-2 ACME | 3 | 76,20 | 2 | 12,700 |
Filettatura Acme vs filettatura trapezoidale: le differenze pratiche
In officina la confusione tra Acme e trapezoidale metrica è frequente. Visivamente sono molto simili: entrambe hanno profilo trapezoidale, entrambe servono per la trasmissione di moto. Le differenze sono però sufficienti a renderle incompatibili:
| Caratteristica | Acme (ASME B1.5) | Trapezoidale (ISO 2904) |
|---|---|---|
| Angolo al vertice | 29° | 30° |
| Unità di misura | Pollici / TPI | Millimetri |
| Norma | ASME B1.5 | ISO 2904 |
| Origine geografica | Nord America | Europa, Asia |
| Varianti principali | G, C, Stub | Standard, LH |
| Intercambiabilità | Non intercambiabili | |
La differenza di 1° nell’angolo rende i calibri incompatibili. Un tampone trapezoidale Tr applicato a una filettatura Acme darà un esito non affidabile, e viceversa. Quando si riceve un pezzo di origine americana con filettatura di trasmissione, il primo passo è verificare se si tratta di Acme e non di trapezoidale metrica, misurando il diametro in pollici e contando i TPI.
Per un confronto completo tra tutti gli standard di filettatura: guida agli standard di filettatura industriali.
Dove si trova la filettatura Acme
- Macchine utensili di origine americana: torni, fresatrici, rettifiche prodotte negli USA usano viti Acme su viti di avanzamento e posizionamento.
- Settore oil and gas: attrezzature di perforazione e impianti di produzione nordamericani.
- Industria automobilistica americana: attrezzature di produzione e linee di assemblaggio di origine USA.
- Martinetti e presse americane: sollevatori, presse idrauliche e meccaniche di produzione nordamericana.
- Ricambistica e manutenzione: chi ripara o mantiene macchinari importati dagli USA si imbatte regolarmente nella necessità di produrre o verificare viti Acme.
Come riconoscere una filettatura Acme senza documentazione
Quando si riceve un pezzo senza disegno tecnico, identificare una filettatura Acme richiede alcuni passaggi:
- Misurare il diametro esterno con un calibro a corsoio. Se il valore in millimetri corrisponde a un multiplo di pollici (12,70 mm = 1/2″, 25,40 mm = 1″, 50,80 mm = 2″), è probabile che la filettatura sia americana.

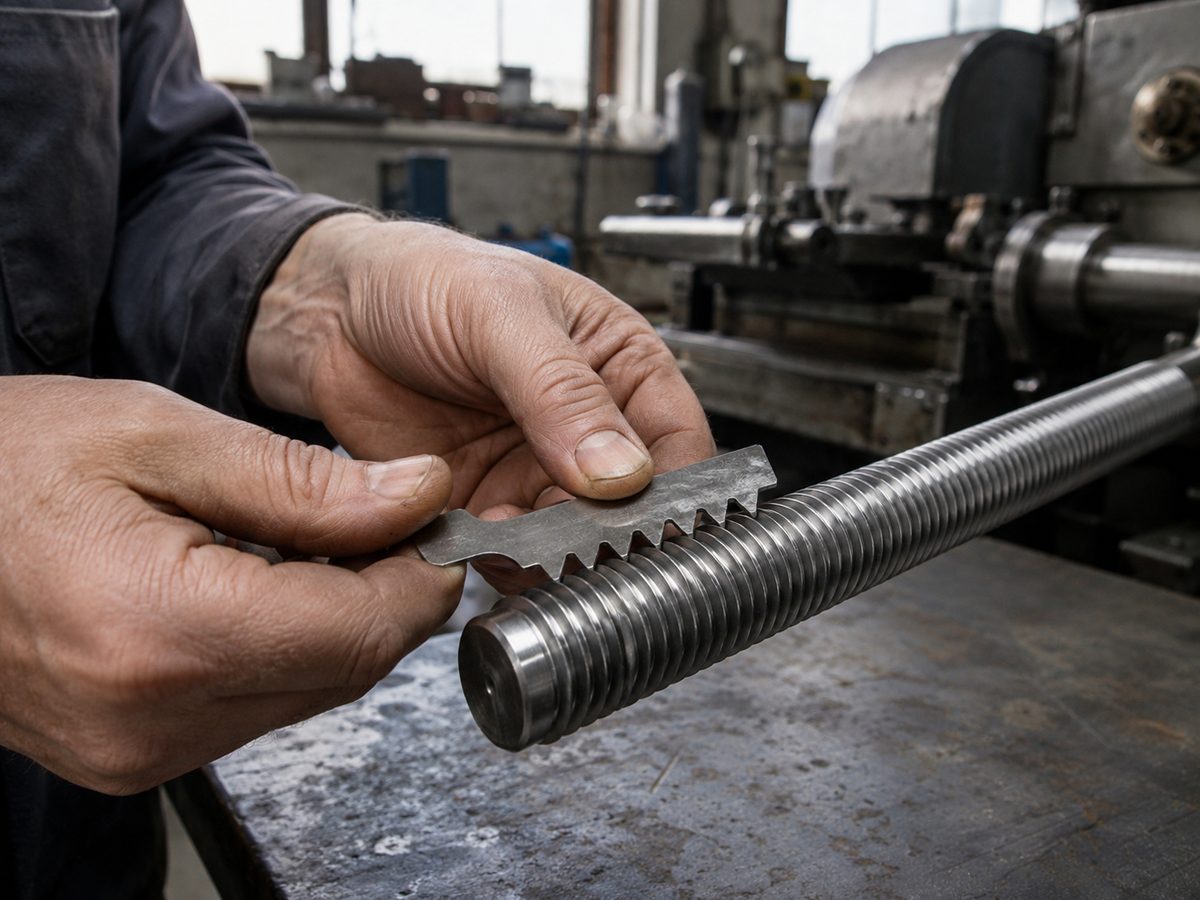

- Contare i filetti per pollice con un pettine di filettatura e confrontare con la tabella Acme.
- Verificare l’angolo con uno strumento ottico o un proiettore di profili: 29° conferma la Acme, 30° indica la trapezoidale metrica.
- Usare il calibro corretto: la conferma definitiva viene sempre dal tampone o dall’anello specifico per Acme.
Per una guida completa all’identificazione e misurazione delle filettature: come misurare una filettatura con il calibro.
Il controllo qualità della filettatura Acme
Il controllo dimensionale della filettatura Acme richiede calibri specifici per questo profilo, con il corretto angolo di 29° e le dimensioni in pollici.
Tampone filettato Acme
Verifica i fori filettati (madreviti Acme). Il lato GO controlla che il foro non sia sottodimensionato e che il profilo sia corretto. Il lato NO-GO verifica il limite superiore. Va specificata la variante (G, C o Stub), il diametro in pollici, i TPI e la classe di tolleranza.
Anello filettato Acme
Verifica le viti Acme (filettatura esterna). Stesso principio del tampone. Per le viti sinistrorsa occorre specificare LH nell’ordine.
Materiali disponibili
Come per tutti i calibri di controllo, la scelta del materiale dipende dal volume produttivo e dal materiale lavorato. L’acciaio temprato è adatto a produzioni limitate; il metallo duro (carburo di tungsteno) è preferibile per produzioni intensive o materiali abrasivi. Per approfondire: differenze tra calibri in acciaio, carburo e ceramica.
Conclusione
La filettatura Acme è lo standard americano per la trasmissione di moto lineare, con caratteristiche tecniche proprie che la rendono non intercambiabile con la trapezoidale metrica europea. Riconoscerla, misurarla correttamente e verificarla con i calibri giusti sono i passi essenziali per garantire la qualità dei componenti e il corretto funzionamento degli accoppiamenti di trasmissione.
Se hai bisogno di tamponi o anelli filettati Acme, in qualsiasi variante e dimensione, contattaci per una consulenza tecnica.
Domande frequenti
Qual è la differenza tra filettatura Acme e filettatura trapezoidale?
L’angolo al vertice è diverso: 29° per la Acme, 30° per la trapezoidale metrica ISO. Inoltre la Acme usa pollici e TPI, la trapezoidale usa millimetri. Non sono intercambiabili e richiedono calibri diversi.
Cosa significa Stub Acme?
È una variante della filettatura Acme con altezza del filetto ridotta rispetto alla standard. Si usa quando lo spazio disponibile è limitato o quando il materiale non tollera filetti profondi. È regolata dalla norma ASME B1.8.
Come si designa una filettatura Acme?
Con il formato: diametro in pollici + TPI + ACME + eventuale variante. Esempio: 1/2-10 ACME per la General Purpose, 1-5 ACME-C per la Centralizing, 3/4-6 STUB ACME per la Stub. Le sinistrorsa aggiungono LH.
Posso usare un tampone trapezoidale metrico per verificare una filettatura Acme?
No. L’angolo di 29° della Acme è diverso dai 30° della trapezoidale metrica, e il sistema di misura è diverso. Un tampone trapezoidale metrico darebbe esiti non affidabili su una filettatura Acme. Servono calibri specifici per Acme.
La filettatura Acme si trova anche in Europa?
Sì, su macchinari e componentistica importati dagli USA o prodotti da aziende americane con stabilimenti in Europa. È particolarmente comune nel settore oil and gas, automotive americano e su macchine utensili di origine nordamericana.
