Misurare una filettatura può sembrare semplice, ma senza il giusto metodo si rischiano errori che compromettono l’intero accoppiamento vite-dado. In questa guida pratica vediamo come utilizzare il calibro per identificare correttamente una filettatura, anche quando non si dispone di un disegno tecnico.
Quando usare il calibro per misurare una filettatura
Il calibro è uno degli strumenti più utilizzati in officina perché permette misure rapide e abbastanza precise. Tuttavia, è importante sapere che:
- Il calibro non misura direttamente il profilo del filetto
- Serve per rilevare diametro e passo (in modo indiretto)
- È ideale per una prima identificazione della filettatura
Per controlli di precisione si utilizzano strumenti specifici come tamponi filettati o calibri ad anello, ma il calibro resta fondamentale per una verifica iniziale.

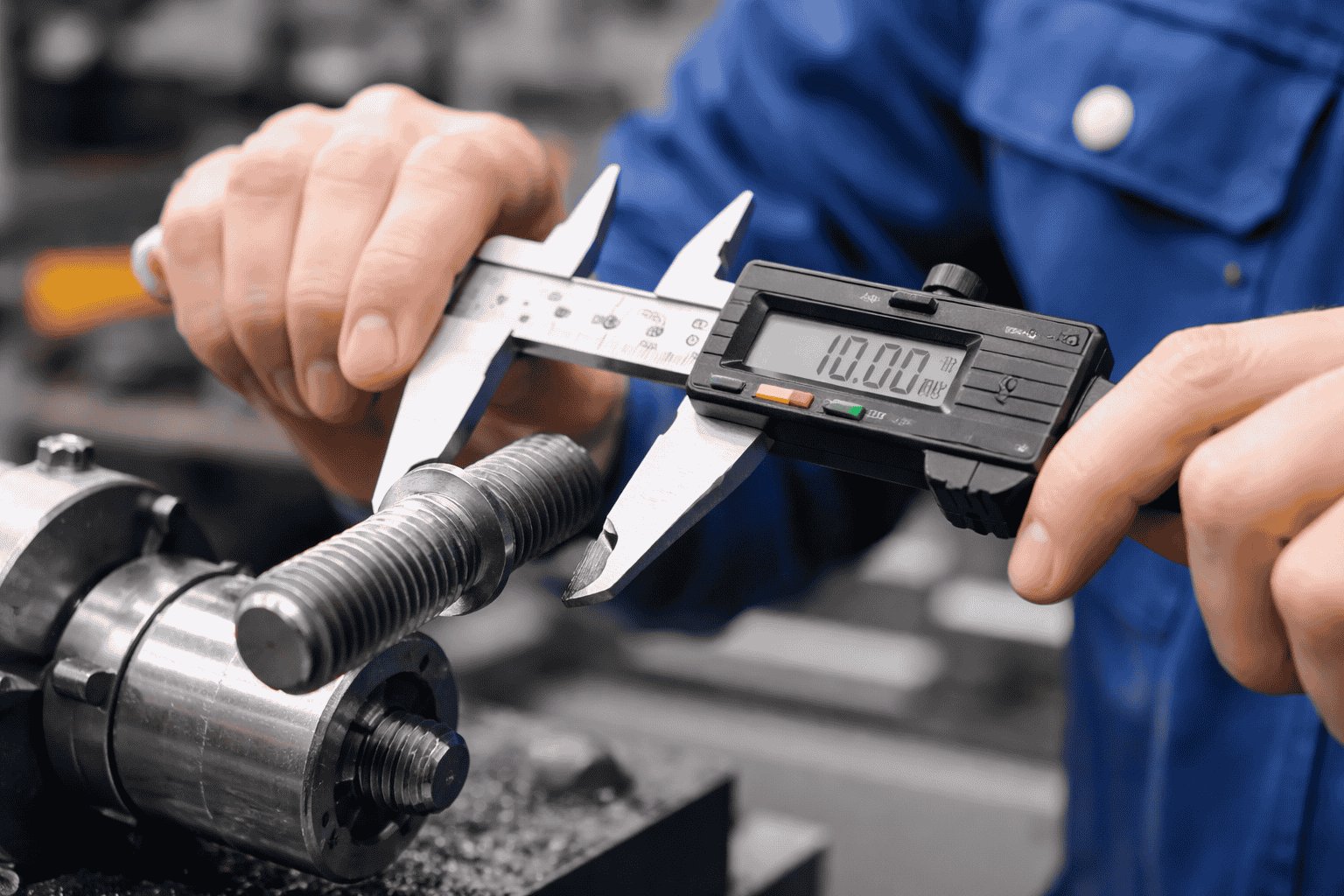

1. Misurare il diametro della filettatura
Il primo passo consiste nel misurare il diametro esterno (per viti) o interno (per fori filettati).
- Per una vite: usa le becce esterne del calibro
- Per un foro filettato: usa le becce interne
Il valore ottenuto corrisponde al diametro nominale della filettatura (esempio: circa 10 mm → filettatura M10).
Attenzione: la misura può essere leggermente inferiore al valore nominale a causa delle tolleranze.
2. Determinare il passo della filettatura
Il passo è la distanza tra due filetti consecutivi ed è fondamentale per identificare correttamente una filettatura.
Con il calibro puoi:
- misurare la distanza tra più filetti (es. 10 filetti)
- dividere il valore ottenuto per il numero di filetti
Ad esempio: 15 mm su 10 filetti → passo 1,5 mm
Questo valore ti permette di distinguere tra filettature simili ma con passo diverso.
3. Confrontare i dati con una tabella filettature
Una volta ottenuti diametro e passo, è necessario confrontarli con una tabella standard.
👉 Puoi usare questa guida completa:
Come leggere una tabella delle filettature
Qui potrai identificare con precisione:
- tipo di filettatura (metrica, UNC, gas)
- dimensione nominale
- passo corretto
4. Capire il tipo di filettatura
Non tutte le filettature sono uguali. Le più comuni sono:
- Metriche (M): espresse in millimetri (es. M10x1.5)
- In pollici (UNC/UNF): espresse in filetti per pollice
- Gas (BSP): utilizzate in ambito idraulico
Il calibro da solo non basta: serve sempre il confronto con una tabella o un riferimento normativo.
Errori comuni da evitare
- Confondere diametro nominale e diametro reale
- Misurare un solo filetto per calcolare il passo
- Non distinguere tra filettatura metrica e in pollici
- Applicare troppa pressione con il calibro
Questi errori possono portare a identificazioni sbagliate e problemi in fase di montaggio.
Quando il calibro non basta
Il calibro è perfetto per una prima analisi, ma non garantisce un controllo completo della filettatura.
Per verifiche precise si utilizzano:
- tamponi filettati (per filetti interni)
- calibri ad anello (per filetti esterni)
Questi strumenti lavorano secondo il principio “Passa/Non Passa” e permettono di verificare la conformità alle tolleranze. :contentReference[oaicite:1]{index=1}
Esempio pratico
Immagina di avere una vite senza specifiche:
- misuri il diametro → 10 mm
- misuri il passo → 1,5 mm
Confrontando i dati, identifichi una filettatura M10x1.5.
Questo metodo è molto utilizzato in officina per riconoscere rapidamente componenti non documentati.
Conclusione
Misurare una filettatura con il calibro è un’operazione semplice ma richiede metodo e attenzione. Il calibro permette di ottenere diametro e passo, ma per un’identificazione corretta è sempre necessario confrontare i dati con una tabella di riferimento.
Integrare questa operazione con strumenti di controllo specifici consente di garantire precisione, ridurre gli errori e migliorare la qualità del prodotto finale.
