La precisione nei processi produttivi dipende in gran parte dagli strumenti di misura utilizzati per il controllo qualità. Quando si tratta di verificare componenti con scanalature come alberi dentati, mozzi scanalati o profili con cave, gli usuali calibri e i metodi tradizionali di controllo dimensionale potrebbero non essere sufficienti.
Chi opera nel controllo dimensionale lo sa bene: per geometrie così particolari servono soluzioni specifiche: entrano in gioco i tamponi scanalati, calibri speciali progettati per verificare velocemente e con assoluta precisione questo tipo di profili. Grazie a questi strumenti un tecnico può determinare all’istante se un albero scanalato o un foro dentato rientra nelle tolleranze, senza ricorrere a macchine di misura complesse o procedure laboriose.
Descrizione tecnica dei tamponi scanalati

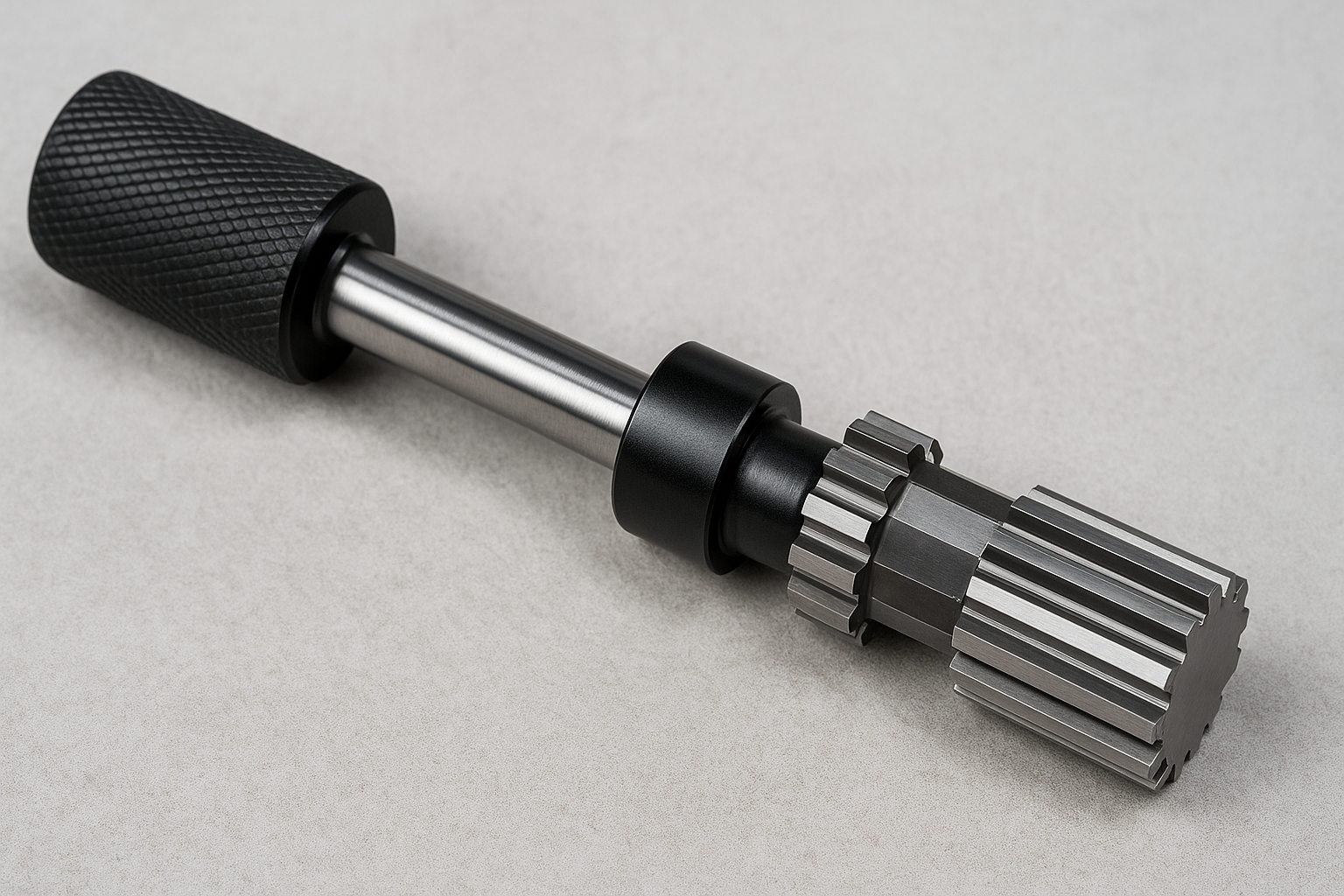

I tamponi scanalati sono calibri a tampone dotati di un profilo sagomato, realizzati per adattarsi perfettamente alle scanalature di un pezzo da controllare. In pratica si presentano come un “maschio” calibrato che riproduce in negativo la forma interna (o esterna) dell’elemento scanalato. Ad esempio, le dentature interne di un foro scanalato diritto o ad evolvente trovano riscontro in un tampone con creste e gole corrispondenti. Inserendo il calibro nel pezzo come fosse il suo componente di accoppiamento, si può verificare con un semplice gesto se la geometria è corretta.
La logica di verifica è analoga a quella dei calibri “Passa/Non Passa” (GO/NO GO) tradizionali: se il tampone “Passa” si inserisce completamente nel pezzo scanalato il profilo è conforme, mentre se anche il tampone “Non Passa” (di dimensioni leggermente maggiorate) entra, significa che la scanalatura è fuori tolleranza perché eccessivamente larga. Il responso è dunque immediato, senza dover misurare singolarmente ogni dente o ogni cava del pezzo.
Dal punto di vista costruttivo, un tampone scanalato viene prodotto con estrema precisione seguendo le specifiche del profilo da controllare. Parametri come il numero di scanalature, il passo e le dimensioni nominali delle gole vengono riprodotti fedelmente nel calibro. Questi strumenti sono generalmente in acciaio temprato e rettificato, oppure realizzati in materiali avanzati come carburo di tungsteno o ceramica, per garantire stabilità dimensionale e resistenza all’usura nel tempo.
Confronto con i tamponi lisci
A differenza dei tamponi lisci, utilizzati per controllare fori cilindrici lisci, i tamponi scanalati sono pensati per geometrie ben più complesse. Ecco le principali differenze tra queste due tipologie di calibri:
- Geometria controllata: un tampone liscio verifica un diametro interno semplice, mentre un tampone scanalato controlla un intero profilo dentato (più elementi dimensionali contemporaneamente).
- Standard vs. su misura: molti tamponi lisci esistono in versioni standard a catalogo, pronti all’uso per dimensioni comuni, mentre i tamponi scanalati sono quasi sempre progettati su misura in base al disegno del pezzo da verificare.
- Complessità e costo: un tampone scanalato è più complesso da produrre (profilo speciale, tolleranze ristrette) e quindi in genere più costoso di un tampone liscio standard. Questo investimento è però giustificato quando serve un controllo che altrimenti sarebbe impossibile con la stessa rapidità e sicurezza.
Vantaggi pratici dei tamponi scanalati
L’adozione dei tamponi scanalati offre diversi vantaggi pratici nel controllo qualità di pezzi speciali. In particolare:
- Rapidità di controllo: basta inserire il calibro nel pezzo per sapere subito se il profilo è entro tolleranza (“Passa” o “Non Passa”), controllando rapidamente il 100% della produzione. Ciò consente di individuare immediatamente eventuali fuori-tolleranza prima che avanzino nel processo produttivo.
- Semplicità d’uso: l’impiego è intuitivo e non richiede operatori altamente specializzati né lettura di valori strumentali: l’esito si ottiene per via diretta (il tampone entra oppure no), riducendo al minimo gli errori di interpretazione.
- Affidabilità e precisione: essendo costruito esattamente sulla forma da controllare, il tampone scanalato fornisce un riscontro estremamente preciso e ripetibile. Se il calibro “Passa”, si ha la certezza che il pezzo potrà accoppiarsi correttamente con la sua controparte (intercambiabilità garantita).
- Economicità e praticità in officina: rispetto a sistemi di misura avanzati (come macchine a coordinate o banchi ottici), i tamponi scanalati sono una soluzione più economica e di facile gestione. Non necessitano di alimentazione elettrica, hanno costi di manutenzione ridotti (basta la taratura periodica) e grazie alla loro robustezza possono essere impiegati direttamente in officina, anche in presenza di olio, polvere o vibrazioni dove strumenti più delicati risulterebbero inadatti.
Casi d’uso concreti
Quando è preferibile utilizzare un tampone scanalato? Ecco alcuni esempi tipici di applicazione:
- Componenti automotive: alberi scanalati, giunti di trasmissione e mozzi dentati vengono collaudati con tamponi scanalati per garantire accoppiamenti senza giochi. Negli stabilimenti automotive ad alta produzione, poter testare ogni pezzo in pochi secondi è cruciale per mantenere la qualità senza rallentare la linea.
- Settore aerospaziale: parti critiche con scanalature o cave richiedono tolleranze strettissime. L’uso di tamponi scanalati su misura assicura che ogni componente rispetti le specifiche prima del montaggio, contribuendo a prevenire problemi in esercizio.
- Macchine industriali: in macchine utensili o agricole si trovano spesso alberi e boccole con profili scanalati non standard. Un tampone calibrato consente il controllo qualità direttamente in officina anche su questi pezzi di grandi dimensioni, evitando di doverli spostare in sala metrologica.
In definitiva, ogni volta che un componente presenta un profilo scanalato critico per il suo funzionamento, disporre di un tampone calibrato su quella geometria è la soluzione più efficiente per garantirne la conformità dimensionale in modo semplice e rapido. Con la loro immediatezza e affidabilità, i tamponi scanalati si confermano uno strumento prezioso per mantenere elevati standard qualitativi nel moderno panorama manifatturiero.
