Chi lavora in produzione lo sa bene: garantire la precisione dimensionale di ogni componente è fondamentale per assicurare qualità e affidabilità. Tuttavia, il mondo della metrologia industriale può sollevare molti dubbi, soprattutto quando si tratta di scegliere e utilizzare correttamente i vari strumenti di misura. In questo articolo affrontiamo alcune delle domande più comuni sui controlli dimensionali, offrendo risposte chiare e consigli pratici per aiutarti a misurare con sicurezza.
Quali sono i principali strumenti di misura per il controllo dimensionale?

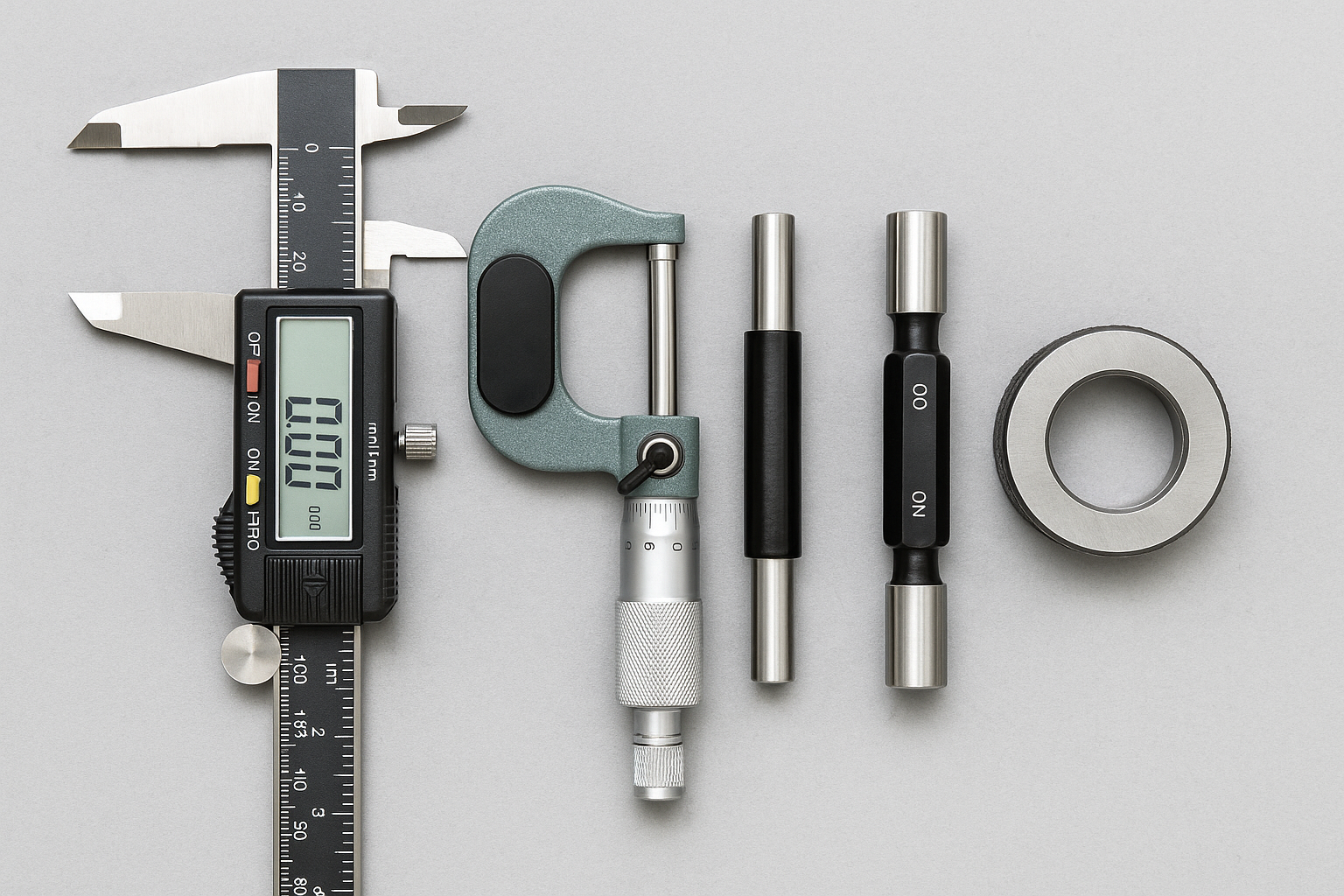

I reparti di controllo qualità dispongono di diversi strumenti per effettuare misurazioni precise. Ecco i più utilizzati:
- Calibro a corsoio (Vernier o digitale) – Uno strumento manuale versatile che consente di misurare dimensioni interne, esterne e di profondità. È facile da usare e fornisce letture immediate (con precisioni tipiche di 0,05 mm o 0,02 mm), ideale per controlli rapidi su una vasta gamma di pezzi.
- Micrometro – Chiamato anche palmer, è progettato per misurare con altissima precisione spessori e diametri esterni su scale più piccole. A differenza del calibro, il micrometro copre un campo di misura ridotto (ad esempio 0-25 mm, 25-50 mm, ecc.) ma offre risoluzioni fino a 0,01 mm o superiori, rendendolo adatto a tolleranze strette e misure ripetibili.
- Calibri Passa/Non Passa – Si tratta di strumenti fissi che non danno un valore numerico ma verificano se un componente rientra nelle tolleranze prefissate. In questa categoria rientrano i calibri a tampone e ad anello: il calibro a tampone controlla diametri interni di fori, mentre il calibro ad anello verifica diametri esterni di assi e cilindri. Entrambi hanno due estremità o lati (il lato “Passa” e quello “Non Passa”) per effettuare rapidamente il collaudo di accettabilità di un pezzo senza bisogno di leggere alcuna scala.
Calibro a corsoio o micrometro: quale strumento scegliere e perché?
Il calibro a corsoio e il micrometro sono strumenti complementari, ma con caratteristiche diverse. La scelta dipende principalmente dal livello di precisione richiesto e dal tipo di misura da effettuare. Il calibro a corsoio è preferibile quando serve flessibilità: con un unico strumento puoi misurare un pezzo in varie dimensioni (diametri interni, esterni, profondità) in modo rapido. Ha però una precisione limitata rispetto al micrometro; per esempio, leggere differenze di pochi centesimi di millimetro può risultare difficile con il calibro, specialmente in versione analogica.
Il micrometro, d’altra parte, è lo specialista della precisione. Se devi misurare lo spessore di una lamina, il diametro di un filo o qualsiasi dimensione critica con tolleranze strette, il micrometro ti darà maggiore affidabilità. Grazie al suo tamburo graduato, consente letture molto fini e riduce l’errore di parallasse. Di contro, è meno versatile: ogni micrometro copre un range limitato e generalmente può misurare solo dimensioni esterne (esistono micrometri interni e di profondità, ma sono strumenti dedicati). In sintesi, usa il calibro per misure generali e il micrometro quando hai bisogno del massimo dettaglio su una quota specifica.
Che cos’è un calibro a tampone Passa/Non Passa e quando si utilizza?
Il calibro a tampone è un particolare tipo di strumento di controllo impiegato per verificare rapidamente se il diametro interno di un foro rientra nella tolleranza prevista. È definito “Passa/Non Passa” perché ha due lati: il lato “Passa” (di colore o marcatura solitamente verde) deve entrare nel foro se questo ha almeno il diametro minimo accettabile, mentre il lato “Non Passa” (marcatura rossa) non deve entrare se il foro è al di sotto del diametro massimo consentito. Se entrambe le condizioni sono soddisfatte, il foro è conforme alle specifiche dimensionali. Lo stesso principio vale per il calibro ad anello (che controlla diametri esterni): l’anello “Passa” deve scorrere sul pezzo e quello “Non Passa” deve bloccarsi, a conferma che l’albero o perno misurato è entro tolleranza.
I calibri a tampone si utilizzano soprattutto in produzioni di serie e in ambito industriale, dove serve un controllo rapido e univoco. Ad esempio, invece di misurare con un calibro a corsoio ogni singolo foro di un componente (operazione che richiederebbe tempo e potrebbe introdurre errori di lettura), l’operatore può semplicemente provare il pezzo con il tampone: in pochi secondi saprà se è “buono” o da scartare. Questi strumenti sono quindi ideali per il controllo qualità in linea di montaggio o per verifiche finali su lotti di grandi dimensioni, in quanto non richiedono interpretazioni e riducono la variabilità legata all’operatore. Ovviamente è importante anche scegliere il calibro a tampone giusto in base alla dimensione nominale e alla classe di tolleranza da controllare, così da ottenere risultati affidabili senza danneggiare i pezzi o lo strumento stesso.
Come mantenere affidabili gli strumenti di misura nel tempo?
Anche gli strumenti migliori perdono efficacia se non vengono curati. Per mantenere costante la precisione delle misure è essenziale prevedere una taratura periodica di calibri, micrometri, tamponi e anelli. In genere, molti costruttori consigliano di far controllare e tarare gli strumenti almeno una volta all’anno, ma la frequenza ideale dipende dall’uso: un calibro usato quotidianamente su tre turni potrebbe richiedere verifiche più ravvicinate rispetto a uno usato sporadicamente. La taratura confronta lo strumento con campioni di riferimento certificati e permette di individuare (e correggere, se possibile) eventuali scostamenti, assicurando che ogni misura resti entro l’accuratezza dichiarata.
Oltre alla taratura, ci sono semplici accorgimenti quotidiani per allungare la vita utile degli strumenti di misura. Prima di tutto, pulire sempre le superfici di contatto dopo l’uso: polvere, trucioli o olio possono accumularsi e falsare le letture o graffiare le parti di misura. È buona pratica passare un panno morbido e, se necessario, un velo d’olio antiruggine sulle parti metalliche prima di riporre lo strumento. Conservare i calibri nelle loro custodie o su supporti dedicati, lontano da urti o fonti di umidità, evita danneggiamenti accidentali e corrosione. Infine, utilizzare correttamente ogni strumento: non forzare mai un calibro a corsoio oltre la sua corsa, non usare il micrometro come morsetto (errore più comune di quanto si creda) e maneggiare con cura i tamponi Passa/Non Passa, evitando di farli cadere. Con queste attenzioni, i tuoi strumenti rimarranno affidabili e pronti all’uso molto più a lungo.
E se gli strumenti standard non bastano? Esistono calibri speciali per esigenze particolari?
Sì, in metrologia esiste la possibilità di realizzare strumenti su misura quando le soluzioni standard non sono sufficienti. Può capitare di dover controllare caratteristiche dimensionali molto specifiche o pezzi con forme inusuali che non si prestano ai calibri comuni. In questi casi entrano in gioco i calibri speciali su misura, progettati appositamente per adattarsi al compito richiesto. Ad esempio, si possono costruire tamponi sagomati per misurare profili interni complessi (come gole o scanalature all’interno di un foro), anelli calibrati per alberi con intagli o filettature non standard, oppure calibri dedicati a profili particolari (chiavette, dentature, coni, ecc.).
Anche la scelta dei materiali diventa cruciale per applicazioni fuori standard. Oltre al tradizionale acciaio temprato, sono disponibili calibri in carburo di tungsteno e ceramica, che offrono maggiore resistenza all’usura, stabilità termica superiore o assenza di magnetismo, a seconda delle necessità. Inoltre, si possono applicare trattamenti speciali (come brunitura, cromatura o rivestimenti antiusura) per migliorare la durata dello strumento in ambienti difficili. Affidarsi a calibri speciali su misura significa dunque ottenere il controllo dimensionale anche laddove gli strumenti convenzionali falliscono, garantendo precisione e ripetibilità senza compromessi.
